硕博模板图表上下间距异常，怎么办？

使用 BIThesis 硕博模板时，有些图表与周围正文的竖直间距明显比其它的窄。

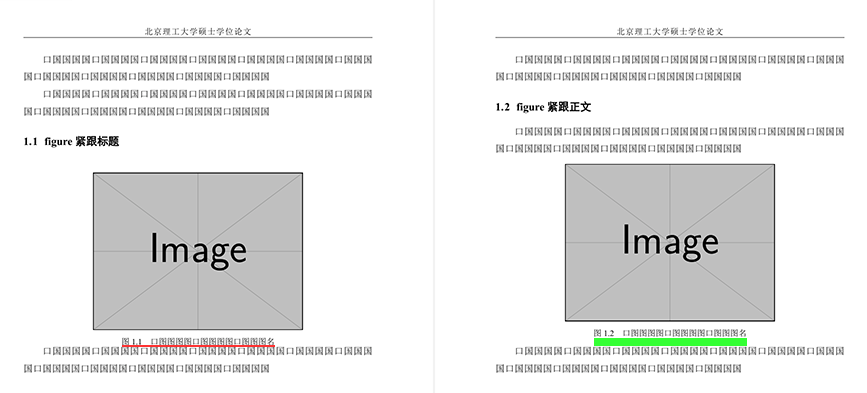

例如下图，右页 figure 的 caption 与其后文的竖直间距（绿色矩形的高度）比较正常，但左页这一间距（红线的宽度）就非常窄，甚至小于正文行距，很不合适。

异常与正常间距对比截图

这一问题涉及多个宏包，成因复杂。以下列出了几种解决办法。建议从前到后尝试，必要时可以混合使用。

如果试完仍未解决，或有新情况想反馈，欢迎创建 issue/discussion 或加群讨论。链接见页面上方。

修复 CTeX 的缺陷

此法影响全文，且理论上能根治。

BIThesis 设置了许多 CTeX 选项，其中之一会触发 ctex v2.6.5 2026-08-15 及更早版本的一个缺陷（ctex-kit#1100）。

如果有条件升级宏包，请升级到 ctex v2.6.6-rc1 或更新版本。

如果没有条件，请在导言区添加以下代码。不过这段代码只针对 ctex v2.6.5 简单测试过，不排除存在副作用，欢迎反馈。

% 保存 fixskip 覆写前的 \prevdepth。浮动体环境开始时，若发现 \prevdepth < 0 pt，则恢复
\usepackage{etoolbox} % BIThesis 已导入，可省略
\ExplSyntaxOn
\makeatletter
\dim_new:N \l__ctex_fixskip_prevdepth_dim
\pretocmd\CTEX@fixheadingskip
  { \dim_set_eq:NN \l__ctex_fixskip_prevdepth_dim \tex_prevdepth:D }
  { }
  { }
\AtBeginEnvironment { figure }
  { \ifvmode { \ifdim \tex_prevdepth:D < 0pt \dim_set_eq:NN \tex_prevdepth:D \l__ctex_fixskip_prevdepth_dim \fi } \else: { } \fi: }
\makeatother
\ExplSyntaxOff

统一加宽间距

此法影响全文，但只是绕开问题。

加宽间距时，间距异常时的变化量大致保持不变，所以加宽后异常情况就不那么明显了。

关于明显程度的历史经验

其实本科、硕博模板历史上一直都存在图表上下间距异常问题，但只有 v3.8.2 2025-03-25 及之后的硕博模板收到过此类反馈。

• 本科要求图表上下「空一行」，相当于间距很宽，所以变窄一些也看不出来。
• 硕博要求的间距较窄（段前6磅，段后6磅），但硕博模板最初照搬了本科设置，所以当时只偶尔有人反馈间距过宽，并无人反馈全文各处间距不统一。后来 v3.8.2 参照规定改窄了硕博模板的间距，才有人反馈间距有时变得特别窄。

注：不建议回退 BIThesis 到 v3.8.2 或更早版本，因为研究生院后来更新了《撰写规范》，旧版 BIThesis 并不符合新要求。就图表上下间距而言，回退版本与按下文加宽间距的效果基本一样。

请在导言区或正文任意地方添加以下代码，这会加宽其后所有 figure 下方的间距。（BIThesis 硕博模板原本设置为-12pt，所以改为0pt会变宽。）

\captionsetup[figure]{belowskip = 0pt}

逐一调整间距

此法只影响局部。最好先尝试上面影响全文的办法，仍未解决再尝试此法。

建议全文完成后，从每章开头依次手动调整，比如前后调换插图、正文的顺序，或者像下面这样加\vspace{…}。

\vspace{-5pt}
\begin{figure}[hbt]
 \centering
 \includegraphics[width=0.75\textwidth]{figures/figure1}
 \caption{热塑性形状记忆聚氨酯的形状记忆机理示意图}\label{fig:diagram}
\end{figure}
\vspace{8pt}

如果嫌麻烦，可让 AI/LLM/agent 调用pdftotext -bbox获取文本的边界框并相应调整。
